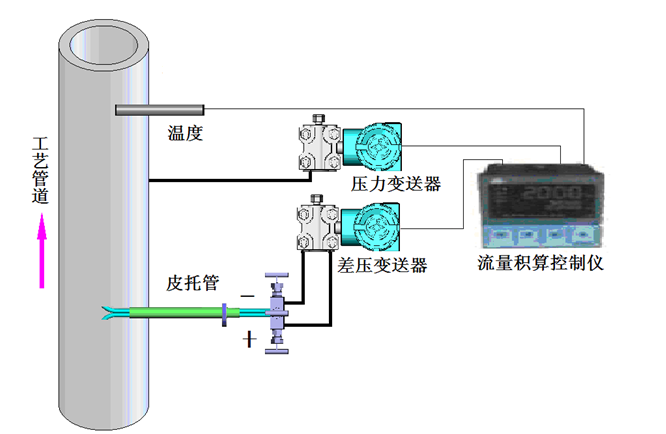

皮托管流速計的測量結構主要包括差壓變送器、皮托管、反吹電磁閥、溫度壓力補償?shù)?。其一次取壓元件采用傳統的皮托管測量方式，在正確安裝后，皮托管的全壓、背壓取壓管將檢測到的動壓與靜壓分別傳遞到差壓變送器，差壓變送器將動壓與靜壓之差轉換為4~20mA電流傳送給顯示儀表或是CEMS系統計算機進行溫壓補償與數據處理。

       皮托管內外表面均做了特殊處理，可有效避免煙氣腐蝕并減少粉塵粘附。反吹電磁閥主要用于臟污氣體（如鍋爐排放的煙氣）測量時的系統反吹：當探頭檢測孔粘附﹑積淀灰塵污物時，電磁閥定時或按預定程序開啟，將壓縮空氣同時接入兩個取壓管進行吹除作業，正常測量時電磁閥則處于關斷狀態 ！

　　皮托管流量計基于皮托管測速原理而設計。皮托管作為流速測量的標準器具，廣泛應用在風洞、流量標準裝置中。流體在皮托管迎風面產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓；在皮托管背風面產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。迎風面取壓孔為高壓取壓孔，背風面取壓孔為低壓取壓孔，兩者之間的壓力差稱為差壓△P，由差壓傳感器進行測量?！鱌的平方根與管道內流體流速成線性關系，結合實時采集的被測介質的溫度、壓力可以推算出流體的實時流速，測得管道內的平均流速就可以換算出管道的瞬時工況流量與標況流量。

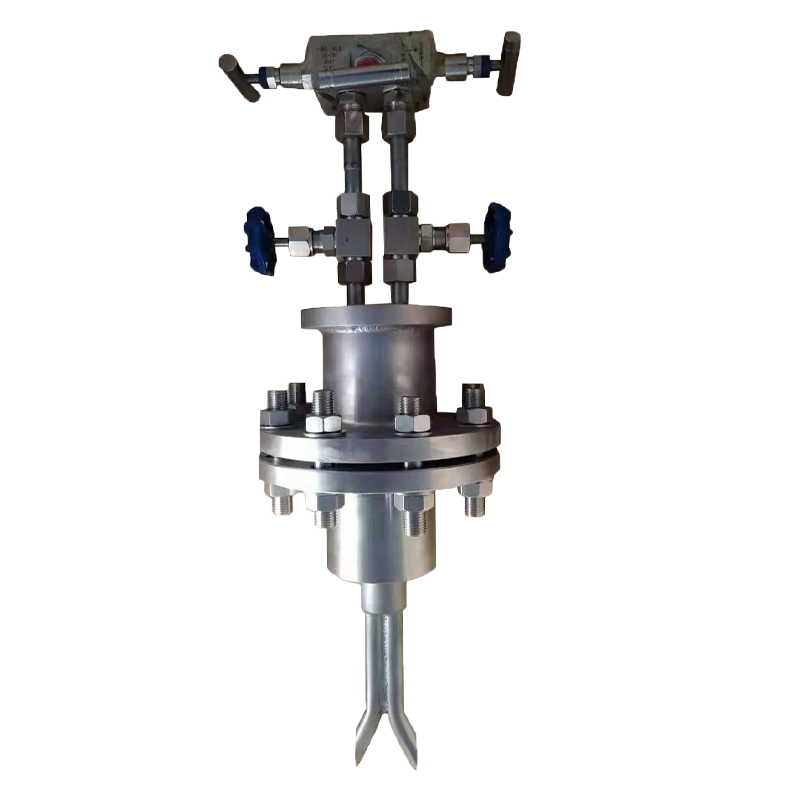

       皮托管流量計與常用的插入式流量計外形基本沒有區別，只是在取壓節流孔上有所區別，對于節流孔進行了修改，加大節流孔的口徑，可以有效的防止臟污介質對于取壓孔堵塞，對于臟污介質的測量有著很好的效果，本公司生產的皮托管主要用于氣體流量的測量，特別是如焦?fàn)t煤氣、高爐煤氣、水爐煤氣、各種煙氣等贓污介質流量的連續測量。
